多次脈沖智能電纜故障測試儀用于35KV及以下各種電力電纜的高阻泄漏故障、閃絡性故障、低阻接地、短路和斷路故障。
由于本儀器采用目前國際上最先進的“多次脈沖法”技術，應用自主開發的測試技術和高頻高壓數據信號處理裝置，使其具有最好的電纜故障波形判斷能力和最簡單方便的操作系統。
多次脈沖法的先進之處在于使現場測得的故障波形得到大大簡化，將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形，降低了對操作人員的技術要求和經驗要求。所以，大大提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的，使故障測試成功率得以大大提高，所有傳統電纜儀無法與之比擬。
多次脈沖智能電纜儀的整體數控技術可以和國外同類產品媲美，其性能價格比也大大優于國內外同類產品。

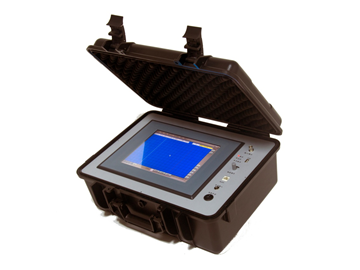

多次脈沖智能電纜故障測試儀采用10吋真彩顯示觸摸屏幕，波形顯示特別清晰。由于采用清晰屏幕觸摸鍵，使得操作也十分簡單。多次脈沖智能電纜儀也是本公司系列化電纜故障測試儀器的主要配套設備。
產品特點
1、適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障。
2、在低壓脈沖狀態下，可自動完成故障距離的計算。
4、可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
5、采用了國際先進的“多次脈沖法”測試技術，同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。
6、多次脈沖模式時，任何高阻故障均呈現最簡單的類似于低壓脈沖短路故障特征的波形，極易判讀。
7、具有方便的全中文菜單以及清晰屏幕觸摸鍵操作。
8、檢測故障成功率、測試精度及測試方便程度優于國內其他檢測設備。
9、超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
10、具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
11、具有屏幕拷貝功能，用于波形打印。
12、按鍵定義簡單明了，操作簡單，可靠性高，測量方法簡單快速。
13、內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
14、具有USB接口，可用移動硬盤進行數據拷貝。
15、具有通用的網絡接口，可直接通過網絡進行數據遠程傳輸。
產品主要技術性能
1．測試方法：多次脈沖法；沖擊高壓電流取樣法；低壓脈沖法.
2．沖擊高壓：低于35KV
3．?dāng)?shù)據采樣速率: 120MHz、 90MHz、 60MHz、 30MHz
4．測試距離：＞40Km
5．讀數分辨率：＜0.5m
6．系統測試精度小于50cm
7、測試脈沖幅度：約380VP-P
8．多次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形。
9．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
10．能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
11．內置電源：充滿電后可連續工作6小時，亦可外接交流電源工作。
12．工作條件: 溫度-10℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg

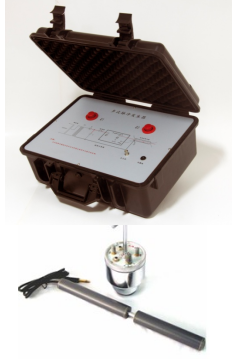

（一）多次脈沖發生器
用于提供多次脈沖信號，如右圖。
（二）定點儀
定點儀為電纜故障測試儀的配套設備，在故障點精測時用。因為測試儀對電纜故障點進行測量時，由于儀器的本身誤差，眼睛的讀數誤差，以及距離的量取誤差、特別是電纜在地下埋設的實際情況各不相同，等等。所以單憑測試儀來完成對故障點的探測是不夠準確的。因此我們必須使用定點儀，利用其對電纜故障點高壓放電具有非常靈敏的接收能力，在粗測距離的一定范圍內，沿著電纜的走向找出高壓放電信號最強點來精確地定位。
1.技術性能
1)在輸入信號為300Ｈz幅度為30μv的情況下，可保證2.5V不失真輸出。
2)在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。
3)工作種類：
定點工作方式：測定電纜故障點的精確位置時使用。
路徑工作方式：測試電纜埋設的路徑走向使用。
4)輸入阻抗：＞1KΩ
5)工作電壓：9V±10%
6)工作電流：＞4mA
7)環境溫度：－10℃～40℃
8)體積65×120×150mm3
9)重量1.5Kg（不含探頭）
（三）《同步定點儀》
當儀器工作在定點時，電纜故障點高壓放電的聲音信號經過探頭里的壓電陶瓷片轉換為電信號，經低噪聲前置放大器將其放大，然后通過有源低通濾波器濾波，將輸入信號中的噪聲及干擾有效地抑制掉，再經過放大器放大后輸出到高阻耳機和光柱及表頭。
當工作于路徑時，路經儀發出15KC的信號，接入電纜后電磁波在電纜周圍向外輻射，電磁波通過磁棒轉換為電信號，經低噪聲放大器放大，與晶體振蕩器產生的15.625KC信號差波成625HZ的低頻信號，再經低通濾波及放大后輸送給高阻耳機和表頭顯示。
探頭在定點時，把微弱的沖擊振動波轉換為電信號，聲—電轉換器，原理與話筒相同。
儀器工作于路徑時，用來把微弱的電磁波轉換為電信號，磁—電轉換器，具有和收音機天線一樣的工作原理，它有一定的方向性，我們正是利用這一特性對電纜的埋設深度可以進行探測。
1.定點儀性能指標：
1)測試靈敏度 < 10uv
2)信號增益 > 100db
3)輸入阻抗 > 1.2k
4)工作環境溫度 -20℃～40℃
5)耳機 2×2200
6)最大不失真輸出 >3V（有效值）
2.定點儀特點：
同步定點儀是根據對經典款定點儀深入研究及其實際工作情況，在儀器的結構、電路、工藝等等方面都有很大改進。它的主要特點有：
1)同步定點儀的定點通道輸出電平顯示用光柱表頭取代機械表頭，使其具有電平顯示精確、美觀；表頭反應速度快等優點。
2)同步定點儀的前置放大器采用國外進口優質儀表放大器，使其具有電路性能穩定、增益高、噪音小的優點。特別是電路增益的大范圍控制非常方便可靠，使同步定點儀使用起來不管電纜故障點放電聲音大還是電纜故障點放電聲音小都得心應手，都能迅速準確地找到電纜故障點。
3)同步定點儀的定點通道和路徑通道完全獨立，并且將前置放大器置于前端探頭內，徹底解決了定點通道和路徑通之間的串音干擾問題。
4)同步定點儀的路徑通道內的差波振蕩器采用晶體振蕩，產生的信號頻率非常穩定可靠，使其在查找電纜路徑時，使用起來非常方便。
5)同步定點儀的定點通道和路徑通道都大大改進了50HZ陷波器電路，使同步定點儀的抗50HZ工頻干擾能力大大加強。

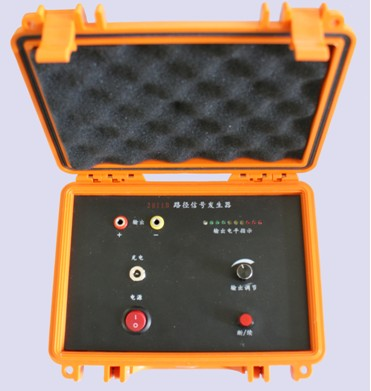

（四）路徑信號發生器技術性能
路徑儀主要用于查找確定被測電纜的走向和埋深。
主要技術性能指標
1﹑輸出信號頻率：15 KHz
2﹑輸出最大出功率：＜1Ｗ
3﹑體積48×76×170mm3
4﹑重量0.5Kg
配套高壓：

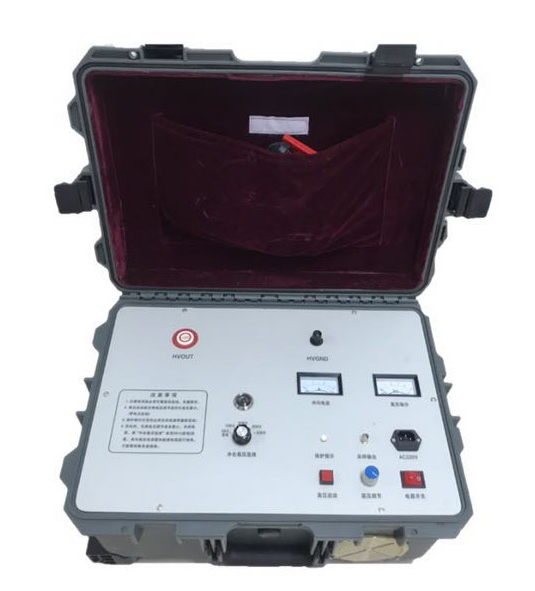

?輕型直流高壓一體化發生器
適用范圍………………………………………………
主要用于對35KV及以下電纜故障測試時做沖擊放電試驗——各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。
技術指標……………………………………………
1.直流高壓輸出： 35 kV
2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置
3.沖擊高壓: 0～35kV連續可調
4.沖擊時間: 3～5秒
5.最大脈沖能量: 1024J
6.最大輸出電流：40mA
7.電壓指示誤差: ±2%
8.電源電壓:220V AC 50Hz
9.重量/體積 : 20kg /575mmX420mmX290mm
優勢特點………………………………………………
1．整機采用高精度、高穩定度的電子元器件和高頻高壓技術，結構極其簡單，操作方便，安全度高。
2．替代了數十公斤重的試驗變壓器和操作箱，并且為工程塑料行李拉桿箱是設計，更輕便，絕緣性也更好。
3．升降壓一鍵式完成，現場接線極其簡單（外接線只有高壓線、地線、220V電源線）。
4．具有過流、過壓自動保護功能。自帶放電功能。
綜上所述，此一體化為國內最為理想的最安全、輕便，便攜的電纜故障尋測的沖擊高壓設備，特別適合野外移動使用場合。
